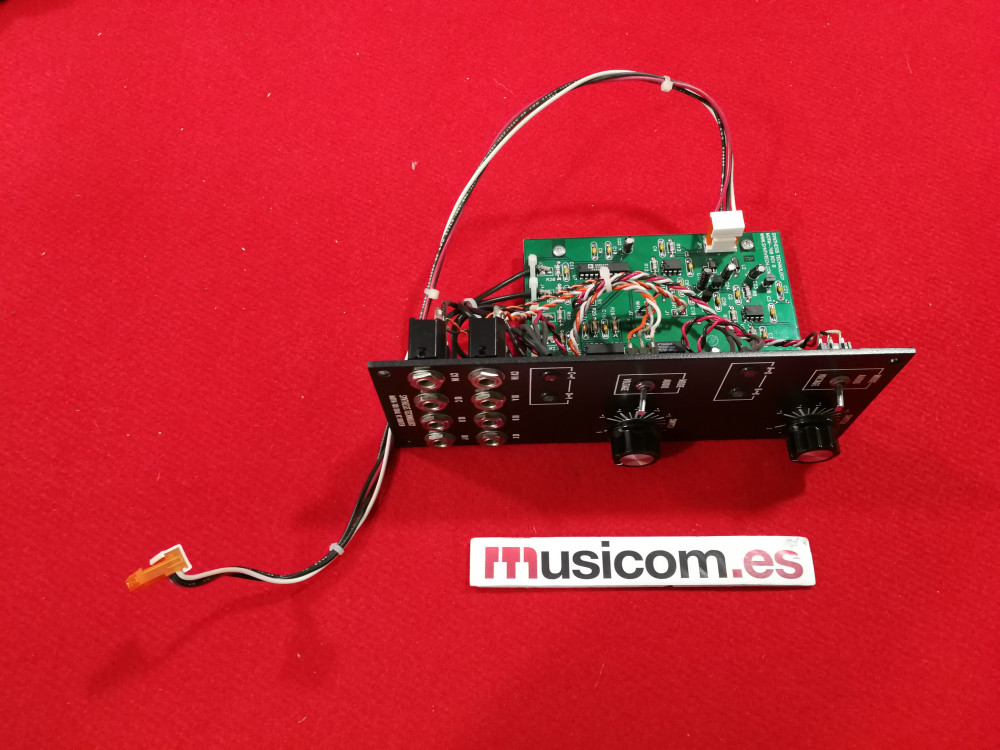

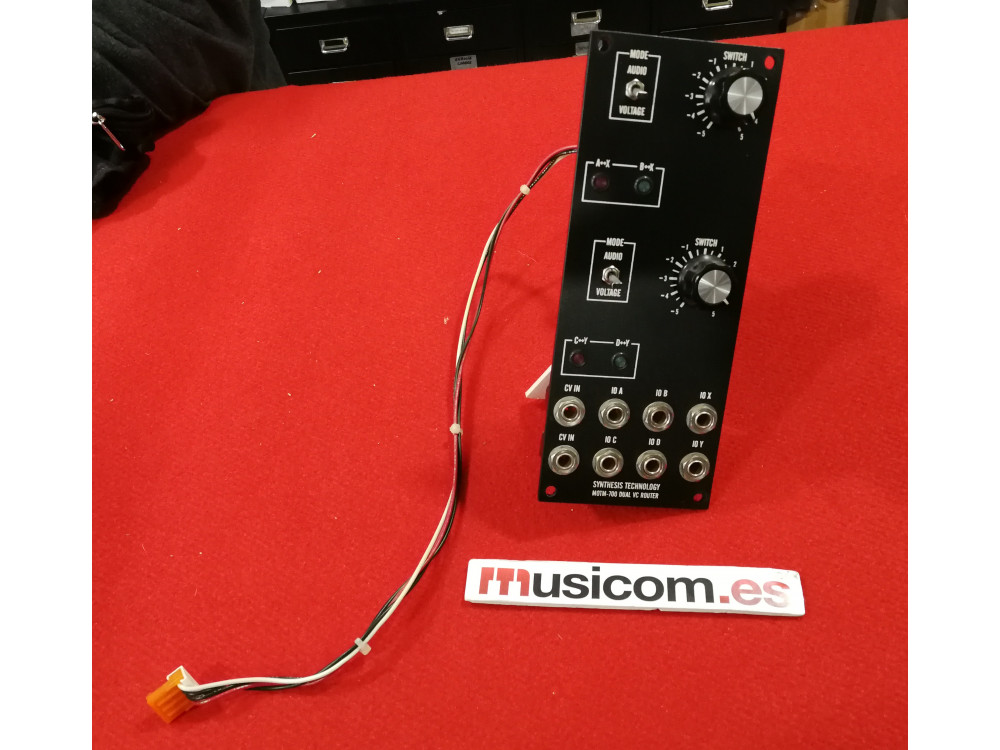

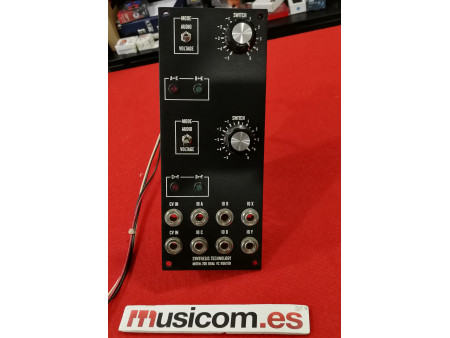

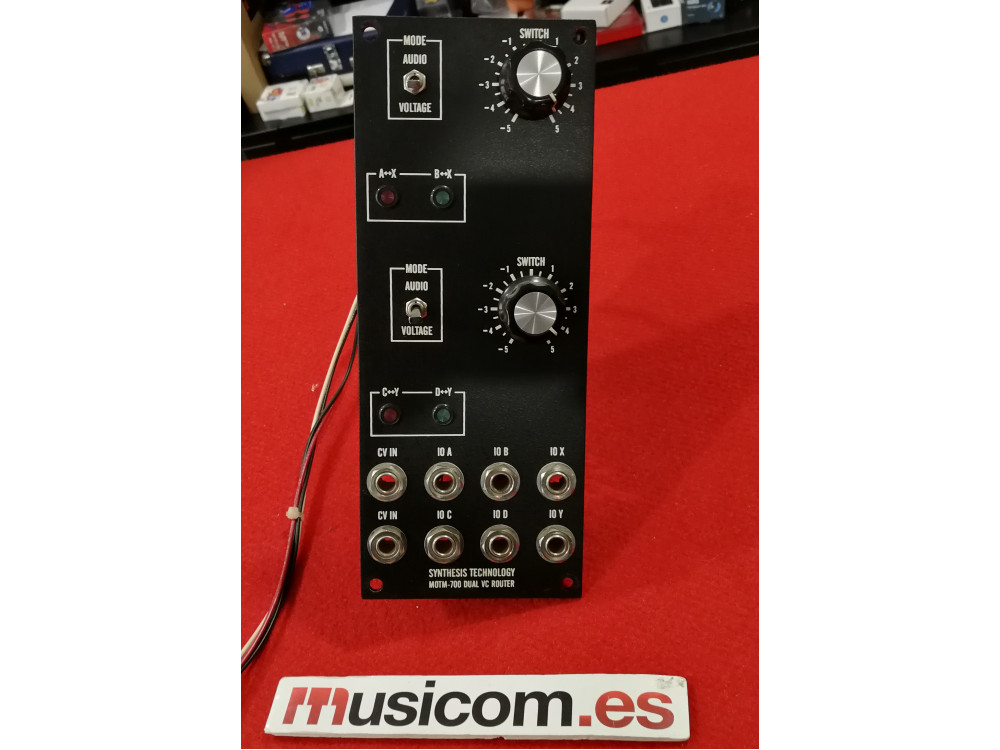

Enrutador doble controlado por voltaje 2:1

Características:

Interruptor SPDT (un polo, doble tiro) bidireccional y dual que se "alterna" cuando un voltaje de control de entrada excede un punto de disparo establecido por una perilla del panel. Los circuitos especiales manejan el enrutamiento de audio (VCA de desvanecimiento cruzado) o voltajes de control (interruptores rápidos de compensación baja).

El MOTM-700 tiene dos secciones idénticas, por lo que analizaremos cómo funciona cada una de ellas. Los dos son totalmente independientes entre sí y pueden conectarse en serie o en paralelo, entre sí o con módulos MOTM-700 adicionales.

Piense en un interruptor mecánico SPDT. Cuando el interruptor está arriba, la señal A se conecta al terminal "común" (llamémoslo X). Entonces decimos: "A se enruta a X". Si el interruptor está hacia abajo, la señal B está conectada a X. Hay dos formas de ver las conexiones: dos entradas se enrutan a una salida o una entrada se enruta a dos salidas. Al interruptor no le importa: es verdaderamente bidireccional.
