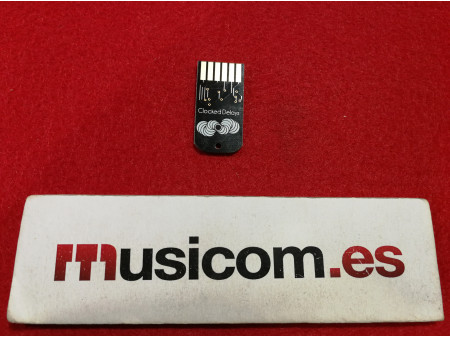

Tarjeta para Z-DSP con ocho tipos de delays

Hay dos tipos de programas: MONO y DUAL.

Los programas mono suman ambas entradas en una señal mono que está siendo procesada por una línea de retardo. Se canalizan tomas separadas con diferentes proporciones a las salidas. El tiempo máximo de retardo es de 1000ms.

Los programas duales utilizan dos líneas de retardo individuales que son alimentadas por las entradas separadas. Las relaciones de reloj son de máximo 0.5 y el tiempo máximo de retardo es de 500 milisegundos.

Programas

Grifos Mono L / R con reloj: retardo mono. Solo retroalimentación analógica posible. Div L y Div R determinan seis relaciones de reloj completamente diferentes para L y R.

Mono reloj de paso bajo: retardo mono con filtro de paso bajo. Dividir selecciona diferentes raciones de reloj para ambos canales, Fdb + LP controla la frecuencia de corte de paso bajo y la cantidad de realimentación.

Mono Clocked Fdbk + HPF: retardo mono con filtro de paso alto y retroalimentación. Dividir selecciona diferentes relaciones, simultáneamente para ambos canales, Fbk + HP controla la frecuencia de corte y la cantidad de realimentación del filtro de alto nivel.

Paso de banda de reloj mono: retardo mono; Filtro de paso de banda con frecuencia fija en el bucle de realimentación. La división selecciona diferentes relaciones de los canales, Fb + Q controla la realimentación y la resonancia

Retrasos de doble reloj: dos líneas de retardo separadas. Div L y Div R determinan las relaciones, individualmente para L y R.

Ping Pong con reloj: la mezcla mono entra en el retardo 1, su salida en el retardo 2. Divide los controles de la ración común (igual para L + R), Fdbk la cantidad de realimentación.

HPF dual sincronizado: retardo de duelo con filtro de paso alto. Dividir establece diferentes divisores de reloj, para ambos canales simultáneamente, HFP la frecuencia de corte.

Regeneración dual sincronizada: doble retraso con filtro de paso bajo y realimentación. Dividir selecciona diferentes divisores de reloj simultáneamente para ambos canales, Fdbk controla la frecuencia de corte y la retroalimentación.
