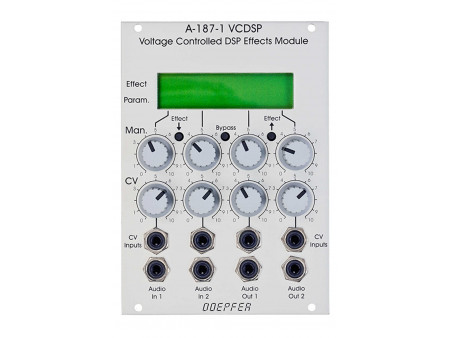

Módulo de efectos

Efectos basados en DSP

Cuatro parámetros del efecto elegido se pueden controlar por voltaje

El efecto base (por ejemplo Hall, Delay, Pitch-Shifter, Equalizer) se selecciona por medio de dos pequeñas teclas (up/down)

En la pantalla de indicación LC aparece el nombre del efecto elegido

En la segunda dección de indicador aparede cuatro parámetros en formato reducido

El parámetro actual se muestra de forma vertical a la izquierda

Cada parámetro se puede regular de forma manual o externamente por control de voltaje

En la línea de conectores inferior se encuentran entradas y salidas de audio

Con la tecla Bypass se puede conectar y desconectar el efecto

La línea superior del indicador cambia a "BYPASS" apareciendo el nombre del efecto seleccionado

Otro efecto se puede seleccionar por medio de las teclas Up/Down apareciendo los correspondientes parámetros en el indicador

El efecto y los parámetros serán activos solo al abandonar el modo Bypass

El módulo ofrece dos entradas y salidas de audio

Las habituales señales A-100 son trabajadas por el módulo sin distorsiones o clipping

En señales de audio más altas se pueden aplicar atenuadores externos (p. ej. A-183-1) o VCAs
